Измеритель длины кабеля Ermenrich NetGeeks NL80
Импульсный рефлектометр (TDR). Функции: измерение длины кабеля, проверка на неисправности, трассировка, проблесковая индикация, тест PoE, PING-тест
| Артикул | |
| Бренд | Ermenrich (Эрменрих) |
| Гарантия | 5 лет |
| Размер упаковки (ДxШxВ) | 21x24x8 см |
| Вес упаковки | 0.815 кг |
Ermenrich NetGeeks NL80 – продвинутый измеритель длины кабеля и кабельный тестер в одном устройстве. Этот многофункциональный прибор способен методом импульсной рефлектометрии (TDR) с высокой точностью определить длину линии в пределах 1000 м. Как тестер он «дружит» с телефонными, коаксиальными, Ethernet- и другими видами кабелей с металлическими жилами. В его функции входит поиск места обрыва или короткого замыкания, проверка витых пар на правильность кроссировки, тесты пинга и PoE, проблесковая индикация и трассировка кабеля в пучке. Кроме того, девайс оснащен датчиком бесконтактного обнаружения опасного напряжения (NCV).

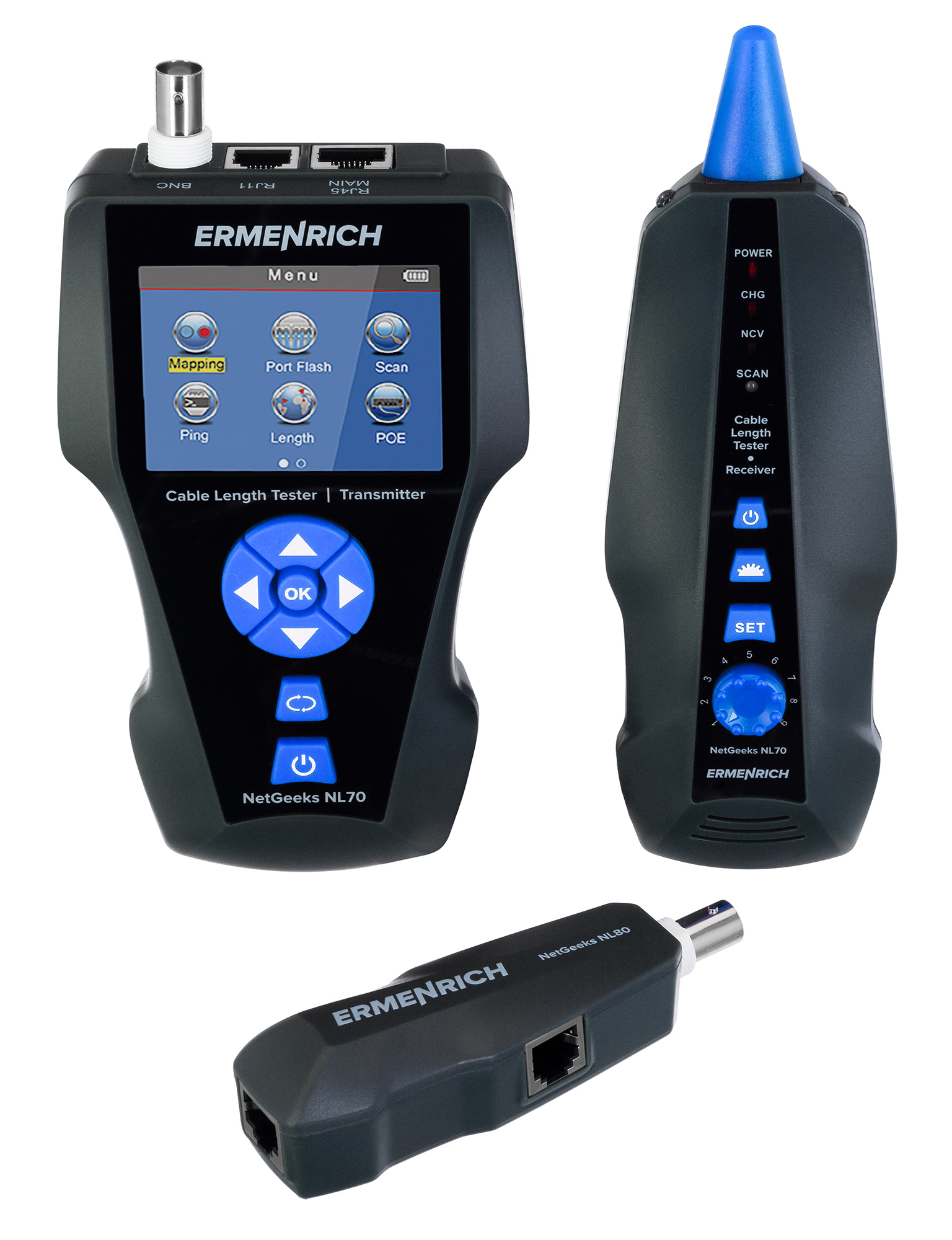

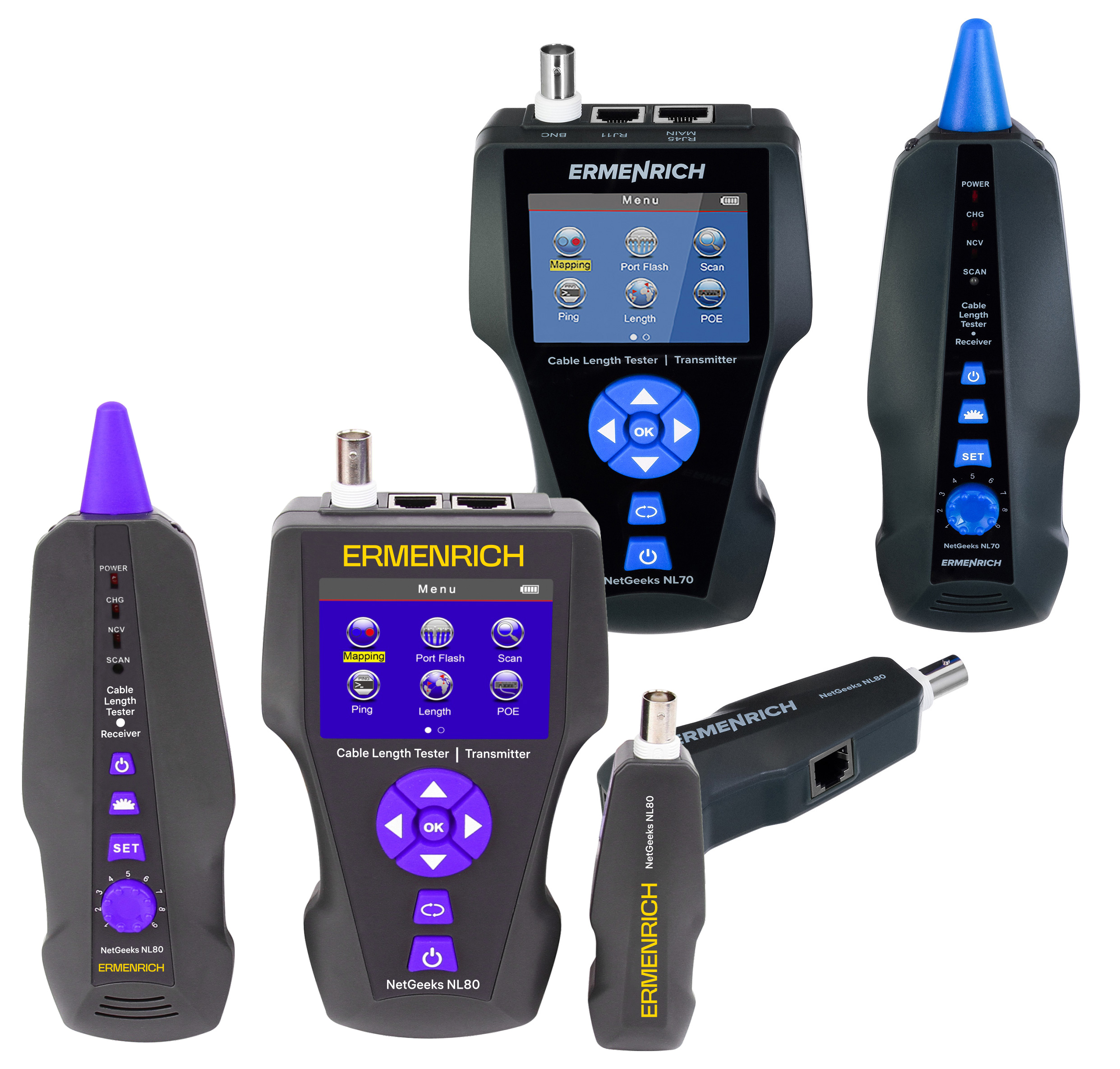

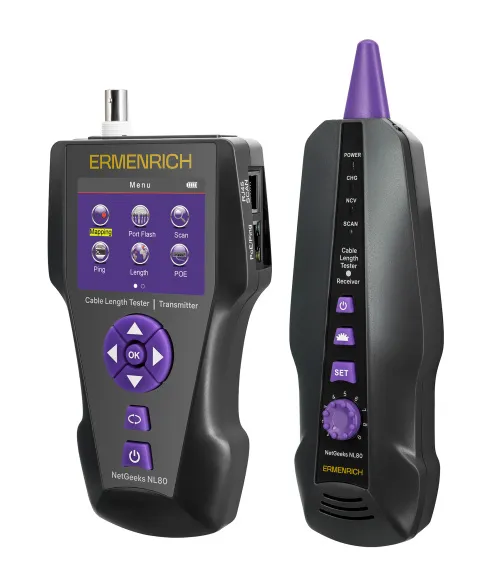

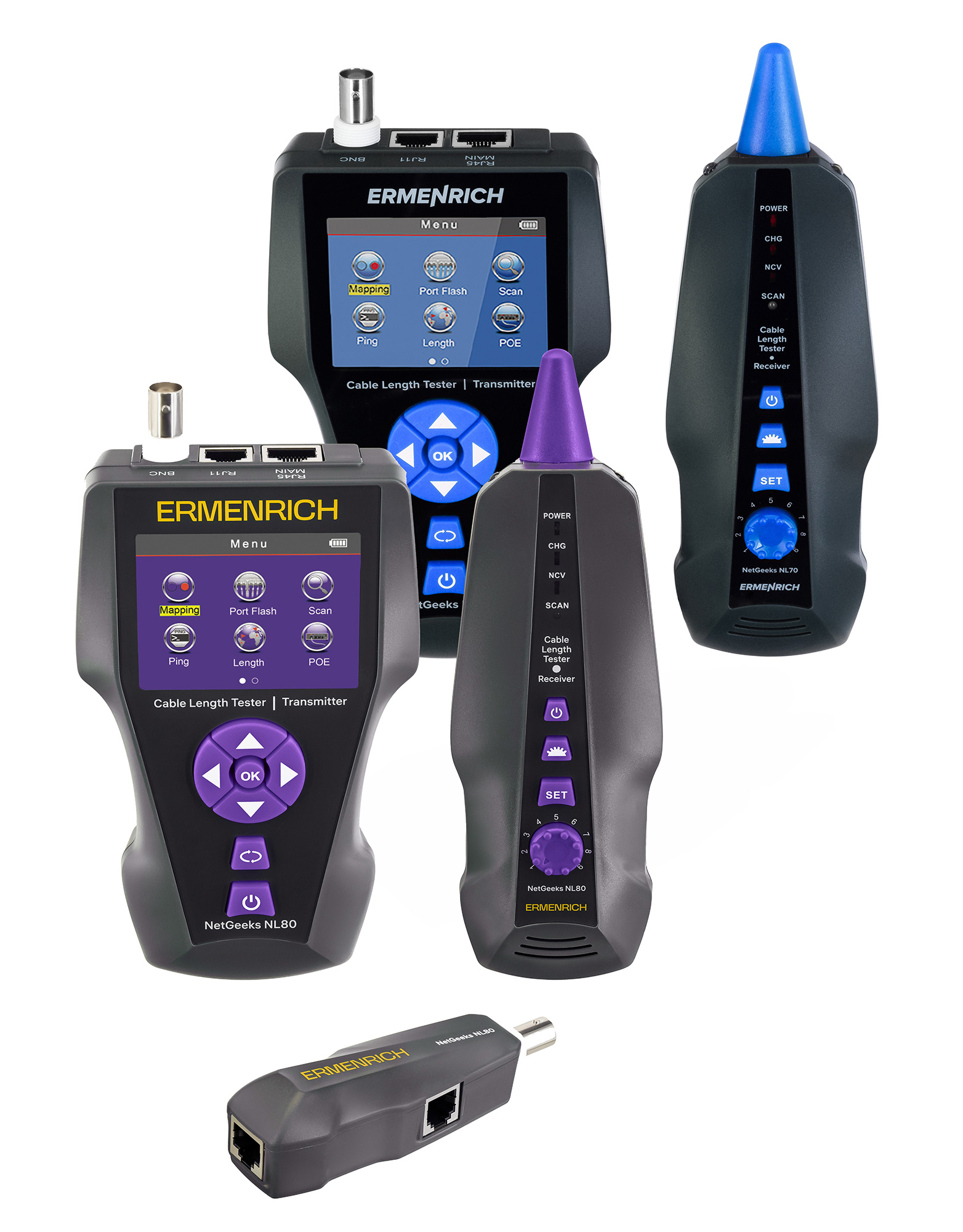

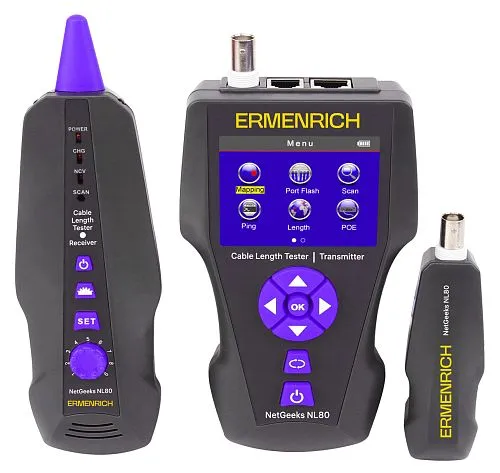

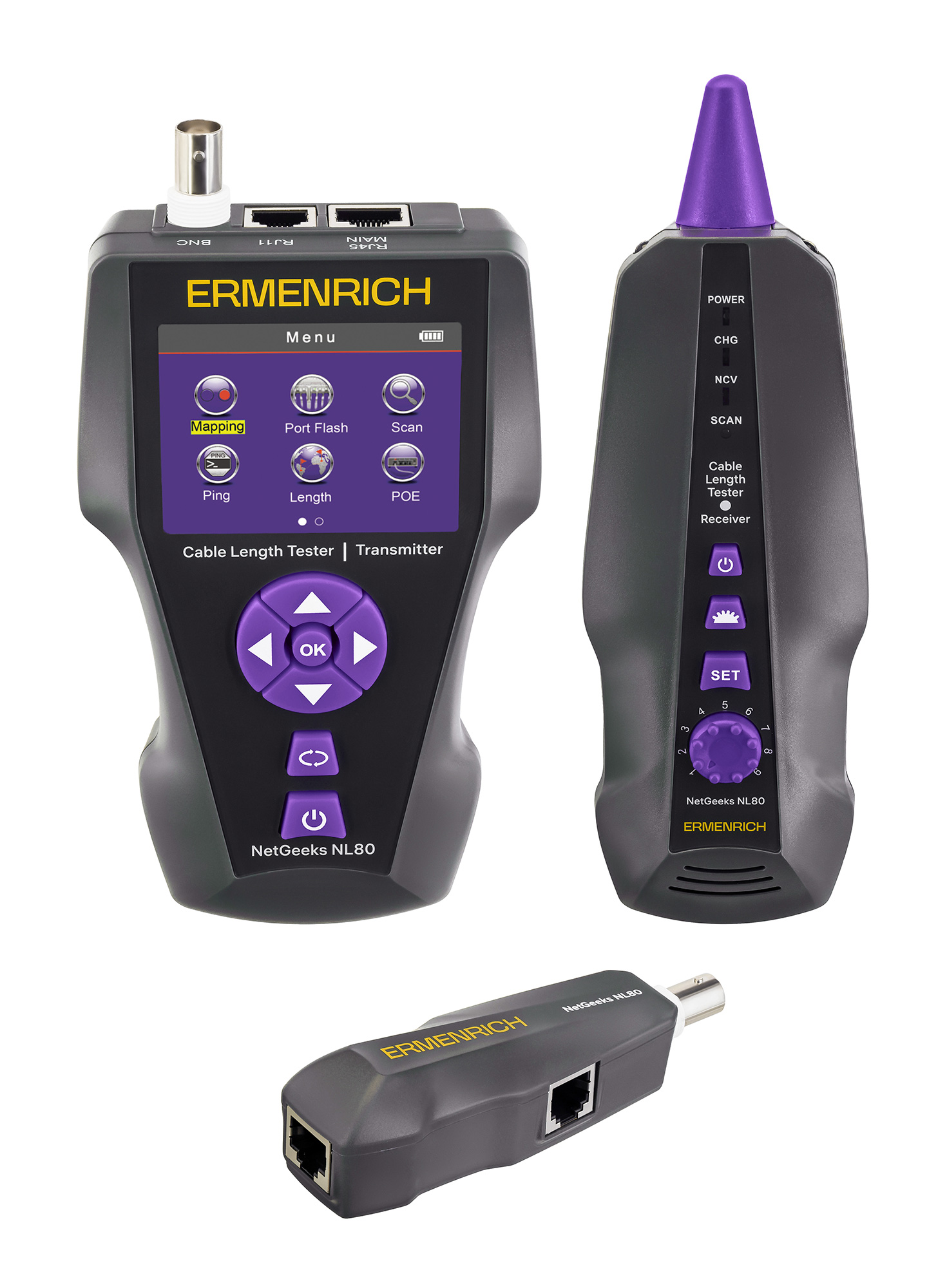

Прибор представляет собой комплект из передатчика, приемника, дистанционного модуля и диагностических принадлежностей (патч-кордов, зажима-«крокодила»). У передатчика есть большой цветной LCD-дисплей с подсветкой, на котором отображаются результаты измерений и тестов. Меню устройства интуитивно понятно, принцип управления им несложный.

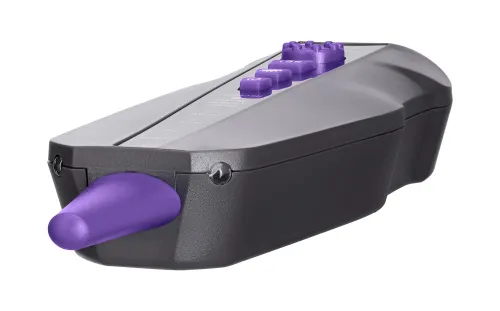

Приемник, он же NCV-датчик, оборудован фонариком. В процессе работы этот прибор подает звуковые сигналы. Например, при трассировке кабелей повышением интенсивности звука приемник предупреждает о приближении датчика к искомому кабелю, также на корпусе устройства в этом режиме загорается диодный индикатор. Чувствительность сенсора настраивается, в частности, во время поиска кабеля в пучке ее следует постепенно уменьшать (чем ближе кабель).

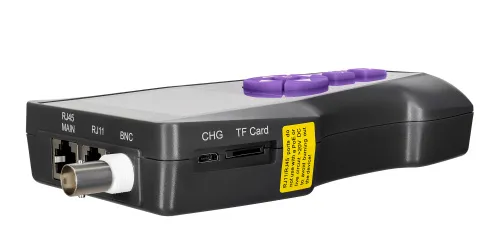

Полученные в ходе диагностики данные можно сохранять в памяти передатчика, доступны до 50 групп записей. Их можно «скинуть» на карту microSD в формате .txt, для которой есть слот в корпусе устройства.

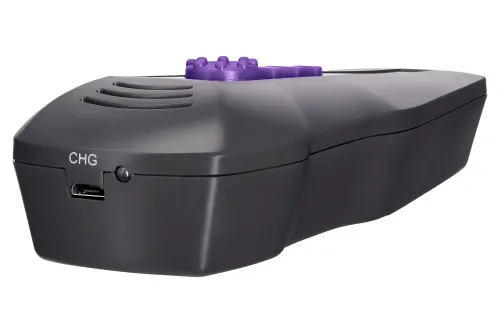

Передатчик и приемник питаются от встроенных аккумуляторов, заряжаемых по microUSB-кабелю (есть в комплекте), для дистанционного модуля источник питания не нужен. Без подзарядки передатчик работает до 20 часов, приемник – до 50 часов. У обоих девайсов есть автоотключение в простое, причем у передатчика таймер настраивается. При низком уровне заряда у приемника загорится соответствующий диод на корпусе, а у передатчика на экране для отслеживания ресурса питания есть индикатор.

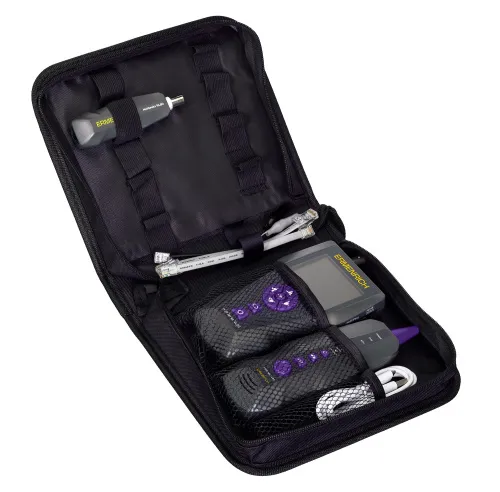

Для удобства хранения и работы на выезде комплект устройств и аксессуаров Ermenrich NetGeeks NL80 поставляется в специальном чехле на молнии.
Основные особенности:
- Обнаружение и диагностика сетевых, телефонных, коаксиальных и других кабелей
- Измерение длины кабеля методом TDR на дистанции до 1000 м
- Функции трассировки кабелей, проверки кроссировки, тестов PoE и PING, а также проблесковая индикация
- Определение расстояния до обрыва или короткого замыкания с указанием проблемных пар
- Цветной LCD-дисплей с подсветкой, память на 50 ячеек, запись данных на microSD-карту
- Бесконтактное обнаружение опасного напряжения (NCV)
- Долгий срок работы передатчика и приемника на полной зарядке аккумулятора
- Автоотключение и индикация питания

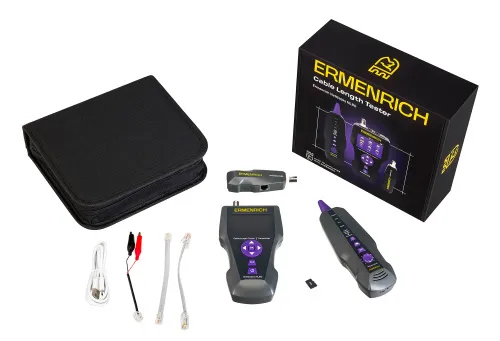

Комплектация:
- Передатчик
- Приемник
- Дистанционный модуль
- Патч-корд RJ11
- Патч-корд RJ45
- Зажим типа «крокодил»
- Кабель постоянного тока
- Кабель microUSB
- Сумка
- Инструкция по эксплуатации и гарантийный талон
| Артикул | |
| Бренд | Ermenrich (Эрменрих) |
| Гарантия | 5 лет |
| Размер упаковки (ДxШxВ) | 21x24x8 см |
| Вес упаковки | 0.815 кг |
| Передатчик | |

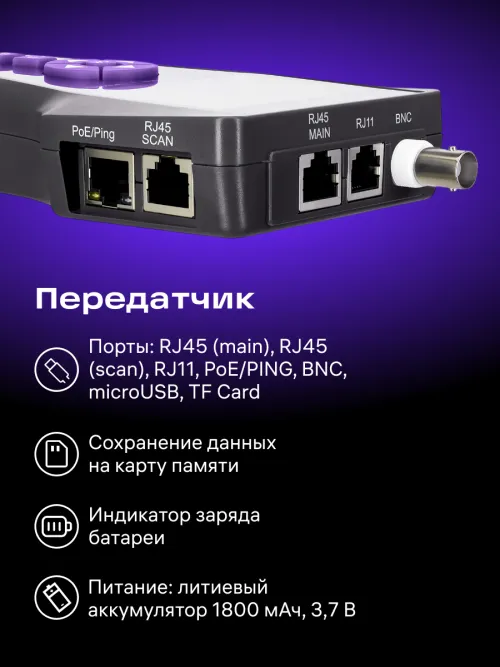

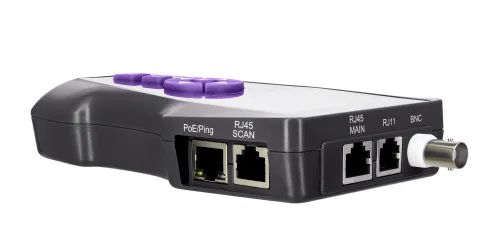

| Порты | microUSB, RJ45 (основной), RJ45 (Scan), RJ11, PoE/PING, BNC, TF карта |
| Типы обнаруживаемых кабелей | телефонный, коаксиальный, электрический, сетевой STP/UTP категорий 5E/6/6A/7 |
| Типы тестируемых кабелей | телефонный, коаксиальный, электрические, сетевой STP/UTP категорий 5E/6/6A/7 |
| Измерение длины кабеля | ✓ |
| Проверка исправности кабеля | + (обрыв, короткое замыкание, перекрещенные пары, перевернутые пары, перекрестные помехи) |
| Функция проблесковой индикации (Port Flash) | ✓ |
| Функция проблесковой индикации (Port Flash) | + |
| Трассировка кабеля | ✓ |
| Защита от помех | ✓ |
| Тест PoE | ✓ |
| PING-тест | ✓ |
| Измерение длины кабеля | |
| Метод измерения | импульсная рефлектометрия во временной области (TDR) |
| Единицы измерения | метры/ярды, фут |
| Диапазон измерения, м | 0 — 1000 |
| Погрешность | 3% (±0,5 м) |
| Измерение дистанции до обрыва | ✓ |
| Измерение дистанции до короткого замыкания | ✓ |
| Калибровка | + |
| Минимальная длина кабеля для калибровки, м | 20 (рекомендуется кабель 50 м) |
| Общие характеристики | |
| Максимальный рабочий ток, мА | <150 |
| Защита | входное напряжение: 48 В, ток: 5 мА |
| Передача данных | +, до 50 слотов памяти (формат *.txt) |
| Дисплей | LCD, цветной |
| Диагональ дисплея, дюйм | 2.8 |
| Разрешение дисплея, пикс | 320x240 |
| Подсветка дисплея | ✓ |
| Источник питания | 3,7 В, 1800 мАч, зарядка через адаптер постоянного тока 5 В, 1 А (не входит в комплект) и кабель microUSB (входит в комплект) |
| Ресурс работы батареи, ч | 20 |
| Индикатор низкого заряда батареи | ✓ |
| Автоотключение | 15 мин, 60 мин, 120 мин, 30 мин |
| Диапазон рабочих температур, °С | −10… +60 |
| Рабочий диапазон влажности, % | 20…70 |

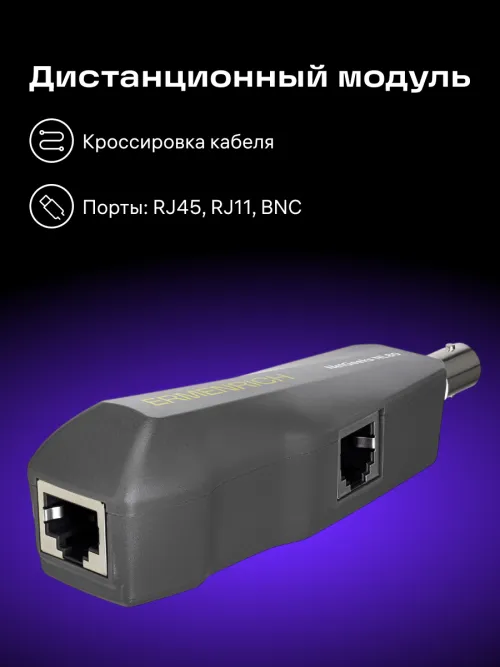

| Приемник / Дистанционный модуль | |

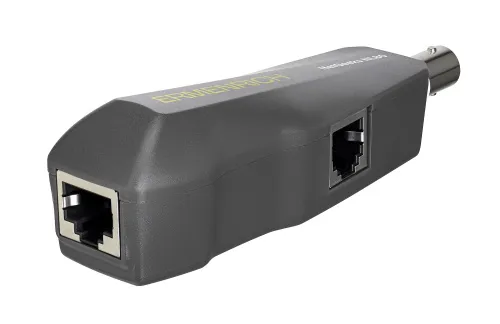

| Порты | microUSB, BNC, RJ45, RJ11 |
| Настраиваемая чувствительность | ✓ |
| Бесконтактное обнаружение напряжения (NCV) | ✓ |
| Фонарик | ✓ |
| Максимальный рабочий ток, мА | <100 |
| Источник питания | 3,7 В, 1800 мАч, зарядка через адаптер постоянного тока 5 В, 1 А (не входит в комплект) и кабель microUSB (входит в комплект) |
| Ресурс работы батареи, ч | 50 |
| Диапазон рабочих температур, °С | −10… +60 |
| Рабочий диапазон влажности, % | 20…70 |
