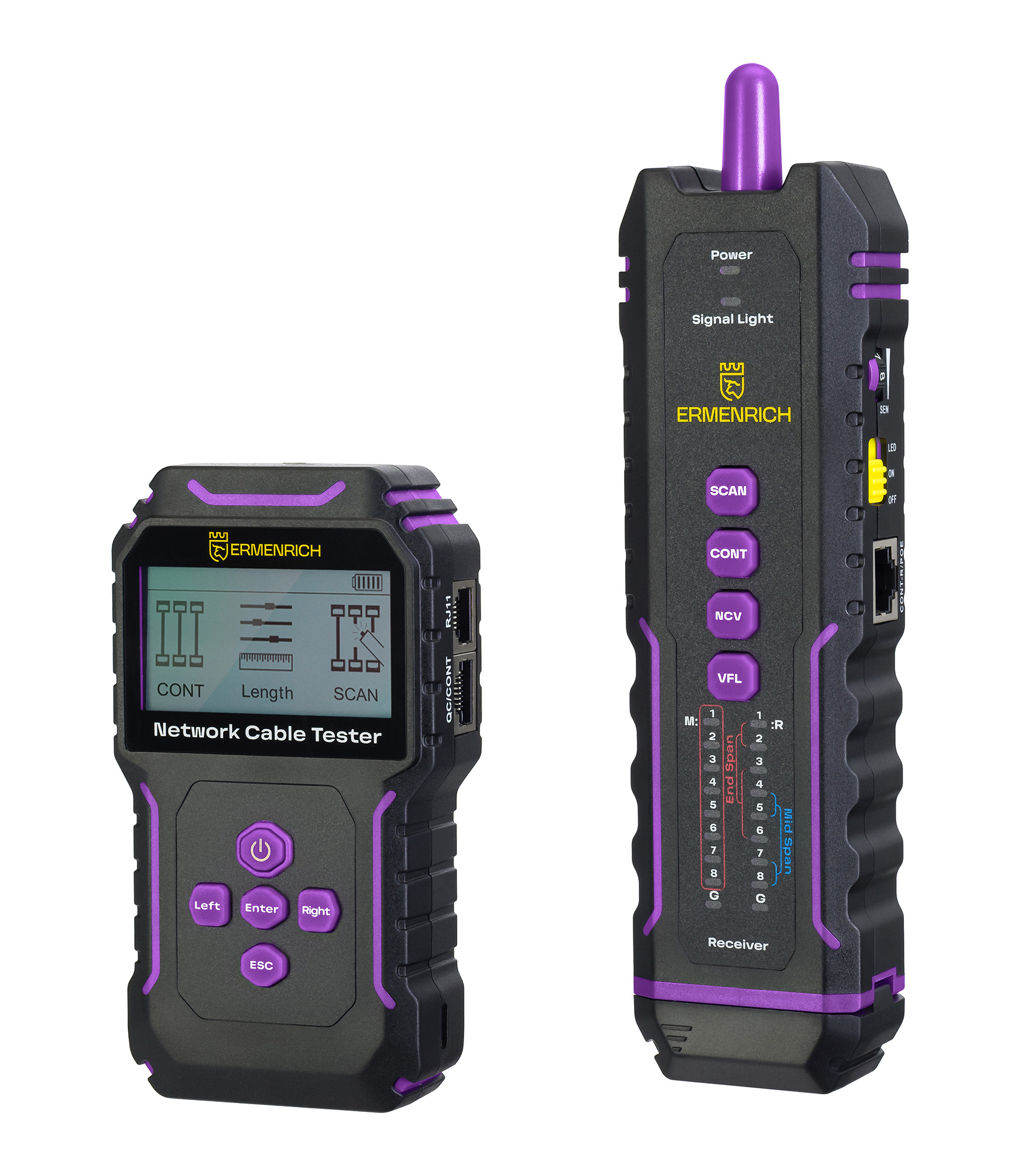

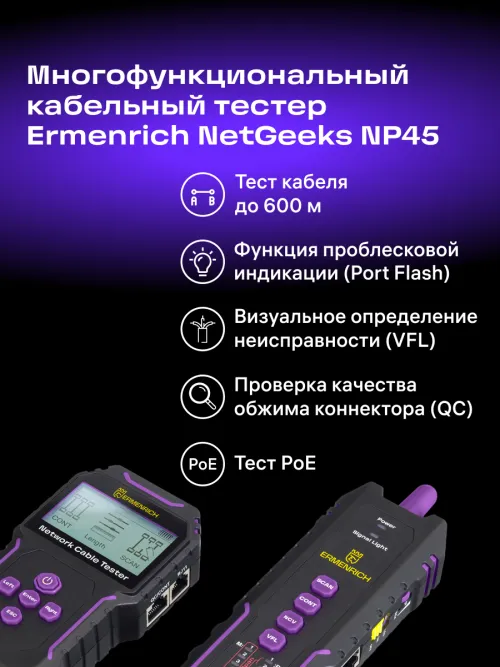

Многофункциональный кабельный тестер Ermenrich NetGeeks NP45
Функции: измерение длины кабеля TDR-методом, трассировка, проблесковая индикация, VFL-функция, NCV-функция, тест PoE, тест качества обжима коннектора
Артикул | |
Бренд | Ermenrich (Эрменрих) |
Гарантия | 5 лет |
Размер упаковки (ДxШxВ) | 24x16x5 см |
Вес упаковки | 0.6 кг |
Многофункциональный кабельный тестер Ermenrich NetGeeks NP45 – это специальное устройство для тестирования большого количества параметров телефонных, компьютерных сетей, а также сетей на базе витой пары, обнаружения неполадок и обрывов кабеля, определения наличия напряжения и т. д. В тестере предусмотрены функции, которые будут полезны профессионалам, занимающимся монтажом, диагностикой и ремонтом сетей в офисах, домах и на промышленных объектах.
При помощи тестера можно найти кабель, подключенный к сетевому порту на коммутаторе/роутере – для этого предусмотрена функция Port Flash. Для бесконтактного определения опасного напряжения в приборе имеется функция NCV. Также устройство подходит для проведения теста PoE, который помогает выяснить тип и место расположения питающего оборудования на линии (в конце или середине). Функция VFL – визуального локатора неисправностей – позволит найти места изгибов и повреждений кабеля, ориентируясь на световые сигналы устройства. Ermenrich NetGeeks NP45 можно использовать для измерения длины кабеля по TDR-методу (в диапазоне от 2,5 до 200 метров). Максимальная протяженность кабеля, которую можно охватить при проведении тестов, составляет 600 метров.
Прибор предназначен для тестирования сетевых кабелей STP/UTP категорий 5E/6/6A, а также для дополнительного обнаружения телефонных и электрических кабелей.
Основные особенности:
- Патч-корды RJ11 и RJ45, зажим типа «крокодил» и зарядный кабель в комплекте
- Функции Port Flash, NCV, VFL, тест PoE – все необходимое для всесторонней диагностики
- Измерение длины кабеля от 2,5 до 200 метров методом импульсной рефлектометрии
- Проверка качества обжима коннектора, определение полярности
- Передатчик и приемник питаются от внутреннего аккумулятора

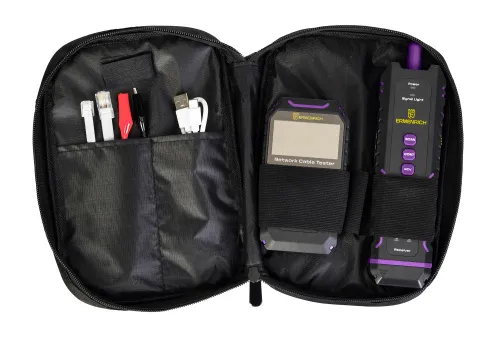

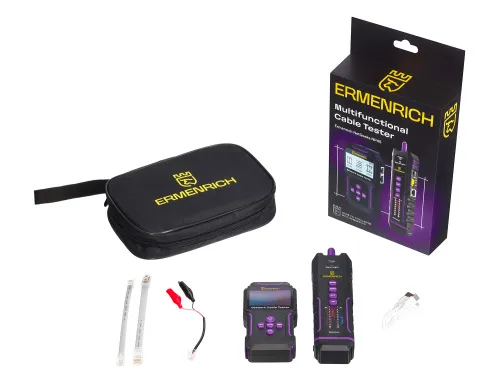

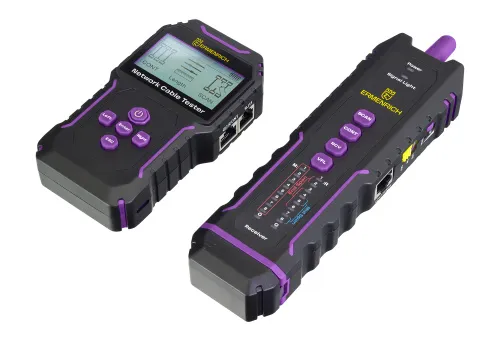

Комплектация:
- Передатчик
- Приемник
- Патч-корд RJ11
- Патч-корд RJ45
- Зажим типа «крокодил»
- Кабель USB Type-C
- Сумка
- Инструкция по эксплуатации и гарантийный талон
Артикул | |
Бренд | Ermenrich (Эрменрих) |
Гарантия | 5 лет |
Размер упаковки (ДxШxВ) | 24x16x5 см |
Вес упаковки | 0.6 кг |

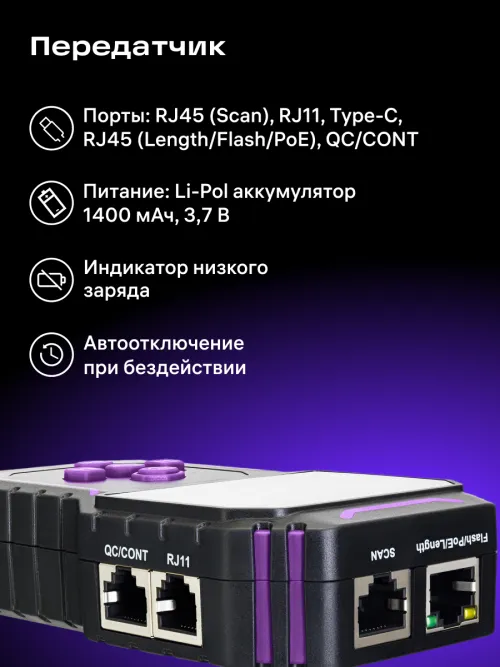

Передатчик | |

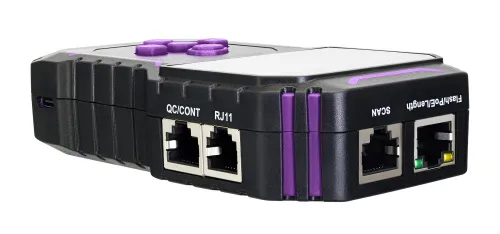

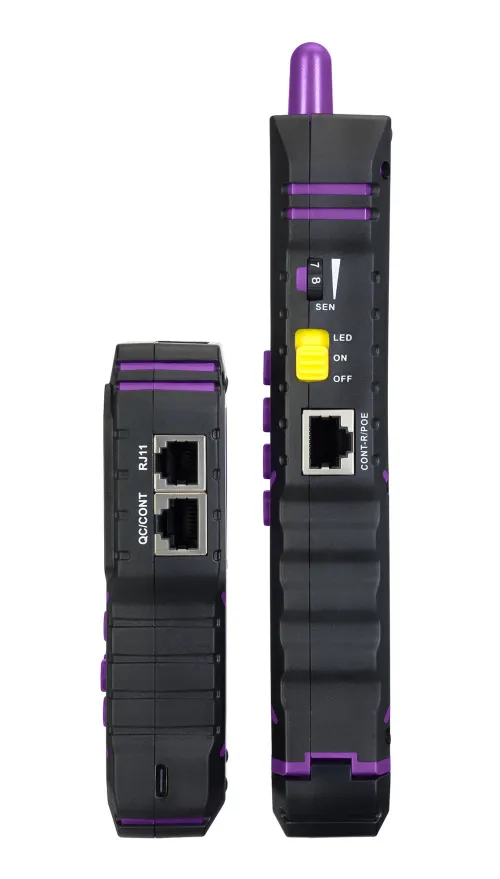

Порты | RJ45 (Scan), RJ11, Type-C, RJ45 (Length/Flash/PoE), QC/CONT |
Типы обнаруживаемых кабелей | телефонный, электрический, сетевой STP/UTP категорий 5E/6/6A |
Типы тестируемых кабелей | сетевой STP/UTP категорий 5E/6/6A |
Максимальная длина тестируемого кабеля, м | 600 |
Измерение длины кабеля | ✓ |
Проверка исправности кабеля | + (обрыв, короткое замыкание, перекрещенные пары) |
Функция проблесковой индикации (Port Flash) | ✓ |
Функция проблесковой индикации (Port Flash) | +, (полный дуплекс / полудуплекс, автосогласование / неавтосогласование, 10/100/1000 Мбит/с) |
Проверка качества обжима коннектора (QC) | ✓ |
Трассировка кабеля | ✓ |
Тест PoE | ✓ |
Определение полярности | ✓ |
Функция визуального определения неисправности (VFL) | ✓ |
Измерение длины кабеля | |
Метод измерения | импульсная рефлектометрия (TDR) |
Единицы измерения | метры/ярды, фут |
Диапазон измерения, м | 2.5 — 200 |
Измерение дистанции до обрыва | ✓ |
Измерение дистанции до короткого замыкания | ✓ |
Калибровка | + |
Минимальная длина кабеля для калибровки, м | 10 |
Тест PoE | |
Определение типа питающего оборудования (PSE) | стандартное (IEEE 802.3af/at), нестандартное |
Определение местоположения питающего оборудования (Mid-span/End-span) | ✓ |
Диапазон измерения мощности, Вт | 5 — 60 |
Общие характеристики | |
Максимальный рабочий ток, мА | 200 |
Защита | входное напряжение: 60 В |
Дисплей | LED |
Разрешение дисплея, пикс | 128х64 |
Подсветка дисплея | ✓ |

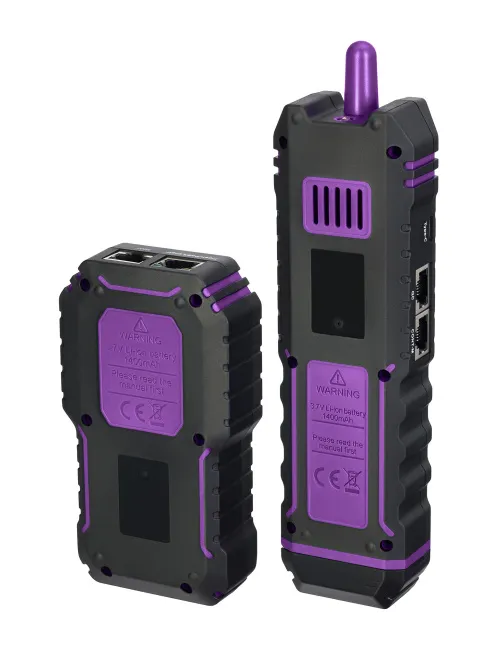

Источник питания | литий-полимерный аккумулятор 1400 мАч, 3,7 В |
Ресурс работы батареи, ч | 15 |
Индикатор низкого заряда батареи | ✓ |
Автоотключение | 15 мин, 60 мин, 30 мин |
Диапазон рабочих температур, °С | 0...+50 |
Рабочий диапазон влажности, % | 20…70 |

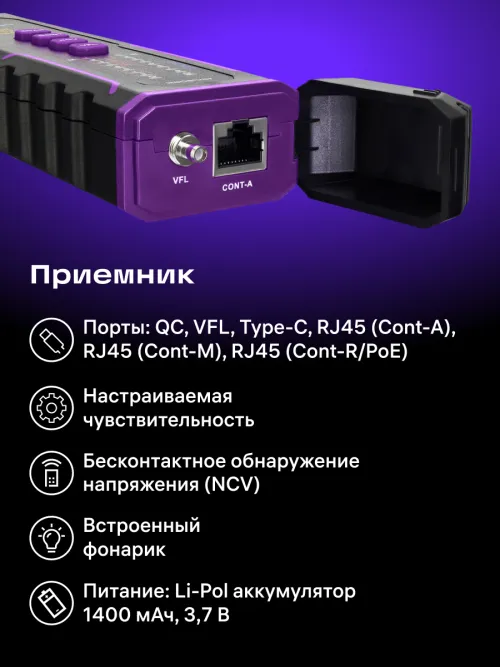

Приемник / Дистанционный модуль | |

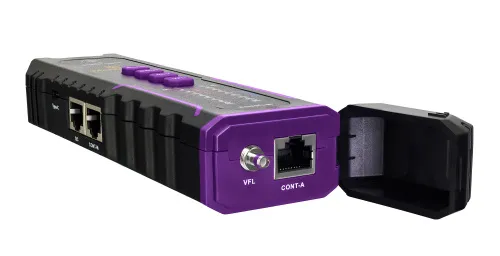

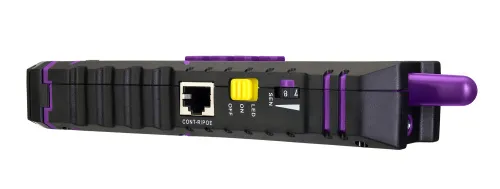

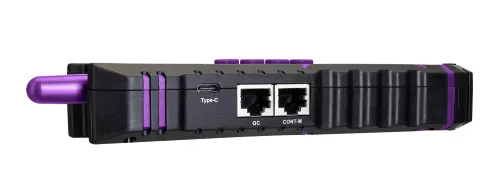

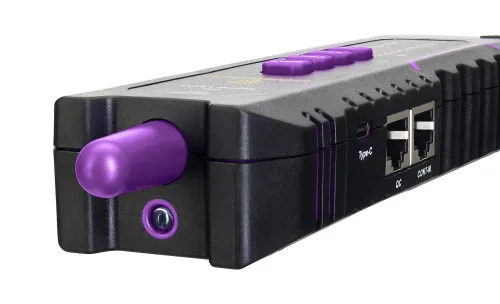

Порты | QC, VFL, Type-C, RJ45 (Cont-A), RJ45 (Cont-M), RJ45 (Cont-R/PoE) |
Настраиваемая чувствительность | ✓ |
Бесконтактное обнаружение напряжения (NCV) | ✓ |
Проверка качества обжима коннектора (QC) | ✓ |
Фонарик | ✓ |
Максимальный рабочий ток, мА | 100 |
Источник питания | литий-полимерный аккумулятор 1400 мАч, 3,7 В |
Ресурс работы батареи, ч | 10 |
Диапазон рабочих температур, °С | -10...+60 |
Рабочий диапазон влажности, % | 20…70 |
