Кабельный тестер систем видеонаблюдения Ermenrich Screen IPC20

CCTV тестер для настройки и диагностики цифровых и аналоговых систем видеонаблюдения

Кабельный тестер систем видеонаблюдения Ermenrich Screen IPC20
Артикул
Страна КНР для Levenhuk, Inc. (США)
Бренд Ermenrich (Эрменрих)
Гарантия 5 лет
Вес в упаковке 0.43 кг
Совместимые камеры AHD, CVBS, CVI, IP, TVI
Все характеристики
Описание

Перед вами многофункциональный кабельный тестер, предназначенный для монтажа, настройки и диагностики систем видеонаблюдения. Прибор совмещает в себе средства работы с IP-камерами, аналоговыми CVBS и аналоговыми HD-камерами (стандарты TVI, CVI, AHD), а также инструменты для проверки сетей и питания. Главное преимущество – возможность проверить камеру непосредственно на объекте, что позволяет мгновенно локализовать неисправность и понять, кроется ли проблема в кабеле, разъеме, подаче питания или сетевых настройках.

Экран и управление

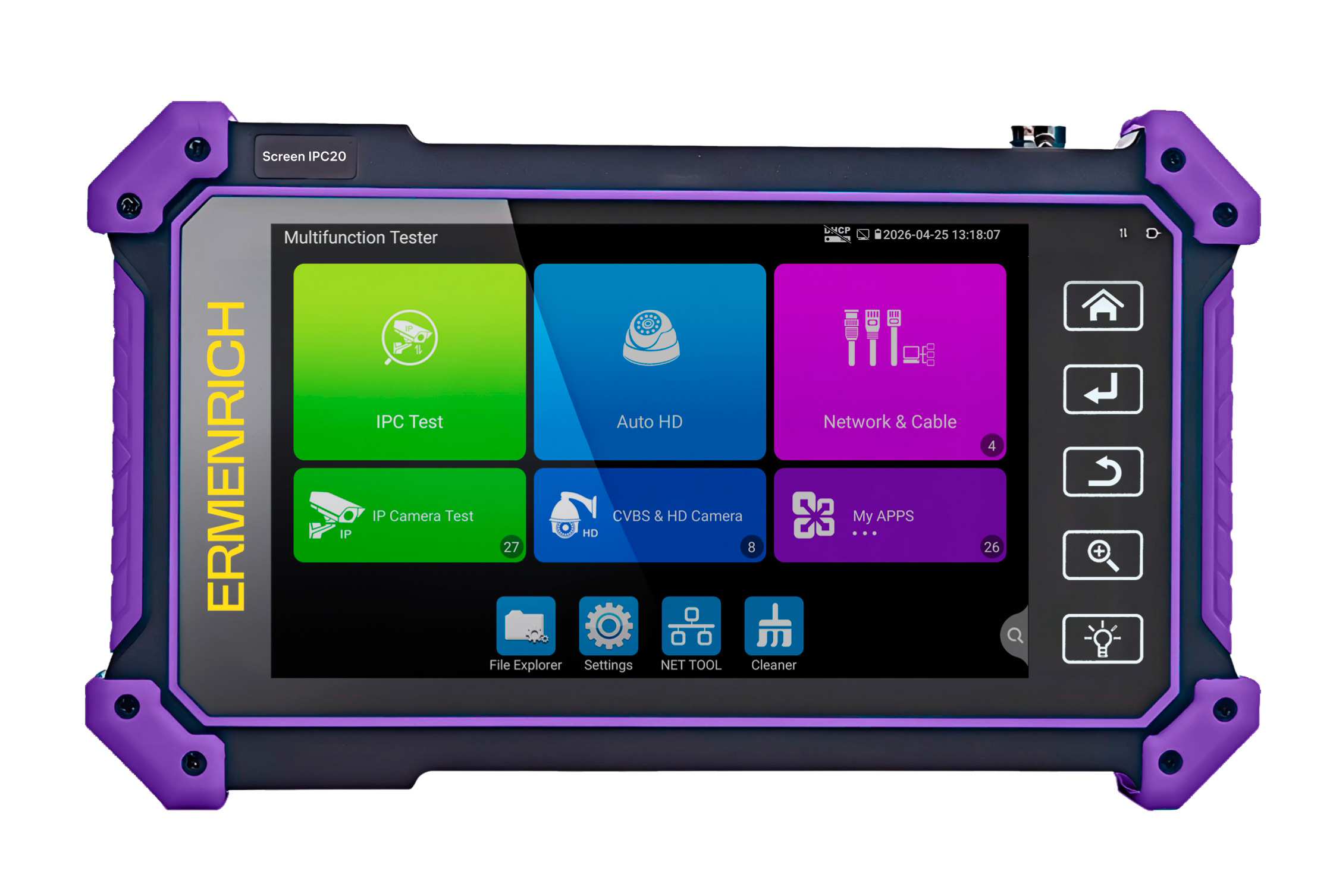

Центральный элемент прибора – сенсорный IPS-дисплей с диагональю 5,4" и разрешением 1920х1152 пикс. Экранная картинка разворачивается на 180 градусов, так что работать с устройством комфортно в любом положении. Яркость регулируется, а доступ можно защитить паролем или графическим ключом. Если нужно продемонстрировать изображение коллегам, его можно вывести на Android-устройства и компьютер, используя протокол RTSP. Сам тестер работает на базе ОС Android.

Работа с камерами всех типов

Прибор одинаково эффективен с современными IP-камерами и аналоговыми системами. Благодаря аппаратному декодированию основного потока видео картинка выводится на экран в реальном времени и без задержек. Для IP-камер предусмотрены автообнаружение и автовход по ONVIF, поддержка RTSP и протоколов таких брендов, как Hikvision, Dahua, Samsung, Tiandy, Honeywell и других. Аналоговые камеры подсоединяются через BNC-вход с автоматической адаптацией NTSC/PAL. Для HD-камер, работающих по коаксиальному кабелю, реализован режим AutoHD: устройство самостоятельно определяет формат TVI, CVI или AHD и показывает изображение с разрешением до 3840х2160 пикс.

Питание камер

Отдельного внимания заслуживает возможность подачи питания на камеру прямо от тестера. В арсенале прибора – выход 12 В, 3 А для временного электропитания и PoE-выход 48 В через разъем RJ45. Это помогает проверить камеру еще до того, как будет проложен постоянный кабель питания. Но следует помнить: функция PoE работает только при заряде батареи выше 80%. Поддерживайте его на высоком уровне, если планируете часто пользоваться этой возможностью.

Встроенный аккумулятор емкостью 3350 мАч обеспечивает около 5 часов автономной работы, а на полную зарядку уходит 3–4 часа. Зарядное устройство входит в комплект.

Сетевая и кабельная диагностика

Инженеры и монтажники оценят богатый набор сетевых инструментов. Начнем с того, что порт RJ45 работает на скоростях 10/100/1000 Мбит/с с автосогласованием. Встроенный Wi-Fi на 150 Мбит/с позволяет подключаться к беспроводным сетям. В числе доступных функций – IP-сканирование, PING, трассировка маршрута, мониторинг состояния каналов связи и Port Flash. А встроенный DHCP-сервер избавляет от ручной настройки при подключении камер.

Для проверки кабельных линий предусмотрен тестер UTP: он выявляет целостность, порядок пар и отображает номер удаленного модуля до ID 255. TDR-тест для разъемов RJ45 определяет длину кабеля до 180 метров, затухание, коэффициент отражения, импеданс и задержку сигналов – обнаружить обрыв или повреждение не составит труда.

PTZ-управление и запись

Для поворотных камер есть интерфейс RS485 со скоростью 600–115200 бит/с и поддержкой протоколов Samsung, Panasonic, Lilin, Yaan и других (более 30 вариантов). Управлять PTZ-камерами можно прямо с тестера: проверять поворот, наклон и зум. Кроме того, прибор умеет делать снимки экрана и записывать видео на карту памяти microSD (до 32 ГБ, карта 8 ГБ входит в комплект). Воспроизведение материалов обеспечивает встроенный медиаплеер, а FTP-сервер открывает доступ к файлам по сети.

Основные особенности:

  • Прибор поддерживает IP-камеры, аналоговые CVBS и HD-камеры, подключаемые по коаксиальному кабелю
  • Выходы DC 12 В, 3 А и PoE 48 В дают возможность проверить работу камеры еще до того, как будет подведено стационарное питание
  • Крупный сенсорный дисплей 5,4" с разрешением 1920х1152 пикс, с поворотным на 180 градусов изображением
  • Декодирование без задержек: аппаратная обработка основного потока видео в высоком разрешении обеспечивает вывод картинки в реальном времени
  • Диагностика сетей в полном объеме: доступны IP-сканирование, PING, трассировка маршрута, Port Flash и DHCP-сервер
  • Проверка кабелей UTP и функция TDR: определяйте целостность, порядок пар и номер удаленного модуля, измеряйте длину, затухание, импеданс и перекос
  • Управление PTZ-камерами реализовано через интерфейс RS-485 с поддержкой более 30 распространенных протоколов
  • Съемка фото и видео, сохранение на карту памяти, встроенный медиаплеер и FTP-сервер для доступа к файлам

Комплектация:

  • Кабельный тестер систем видеонаблюдения
  • Кабель BNC
  • Кабель RS-485
  • Переходник RJ-45 – BNC
  • Тестер витой пары UTP
  • Кабель выходного питания
  • Аудиокабель
  • Карта памяти microSD 8 ГБ
  • Адаптер питания 12 В/1 А
  • Страховочный шнур
  • Ремешок на запястье
  • Сумка
  • Инструкция по эксплуатации и гарантийный талон
Характеристики
Артикул
Страна КНР для Levenhuk, Inc. (США)
Бренд Ermenrich (Эрменрих)
Гарантия 5 лет
Вес в упаковке 0.43 кг
Видеонаблюдение и камеры
Совместимые камеры AHD, CVBS, CVI, IP, TVI
Протоколы IP-камер ONVIF (автопоиск, быстрый вход), RTSP, фирменные (Hikvision, Dahua, Tiandy, Samsung, Honeywell и др.)
Декодирование IP-видео аппаратное (основной поток)
Максимальное разрешение IP-камер 3840х2160 пикс
Максимальное разрешение коаксиальных HD-камер 3840х2160 пикс (автоопределение формата)
Частота кадров коаксиальных HD-камер до 12,5/15 к/с (CVI/TVI), до 15 к/с (AHD)
Цифровое увеличение до 4х
Управление поворотными камерами (PTZ) RS-485 (Pelco-D/P и более 30 протоколов)
Встроенный рекордер ✓
Выход питания PoE 48 В (до 25,5 Вт, при заряде батареи >80%)
Выход питания DC 12 В / 3 А
Сеть и диагностика
Сетевой интерфейс (LAN) 10/100/1000 Мбит/с, автоопределение
Wi-Fi ✓
Параметры Wi-Fi 150 Мбит/с, 2,4 ГГц
Раздача IP-адресов (DHCP) ✓
Сканирование IP-адресов ✓
PING-тест ✓
Трассировка маршрута ✓
Мониторинг сетевого соединения ✓
Функция проблесковой индикации (Port Flash) ✓
Измерение длины кабеля ✓
Метод измерения импульсная рефлектометрия (TDR)
Диапазон измерения, м 0 — 180
Проверка исправности кабеля короткое замыкание, обрыв, определение номера удаленного модуля (до ID 255) , перекрещенные пары
Измеряемые параметры линии затухание, импеданс (сопротивление), коэффициент отражения, перекос задержки
Общие характеристики
Порты BNC, DC 12 В (вход зарядки), DC 12 В (выход), RJ45 (LAN/PoE/TDR), RS-485, аудиовход, слот microSD
Карта памяти microSD до 32 ГБ (карта 8 ГБ в комплекте)
Дисплей IPS
Подсветка дисплея ✓
Особенности экрана диагональ 5,4", поворот изображения на 180°, разрешение 1920х1152 пикс, сенсорный
Язык ПО английский, испанский, итальянский, китайский, корейский, польский, русский, французский, японский
Подключение к смартфону ✓
Возможность подключения другого оборудования смартфон на базе Android или компьютер (через RTSP-протокол) для трансляции изображения в реальном времени
Автоотключение ✓
Автоотключение 1–30 мин (по умолчанию), до 23 ч 59 мин (ручная настройка)
Источник питания литий-ионный аккумулятор 3350 мАч, 7,4 В
Время непрерывной работы, ч 5
Время зарядки 3–4 ч
Диапазон рабочих температур, °С -10...+50
Диапазон рабочей влажности, % 30 — 90
